Isolateur galvanique : protégez votre installation électrique des courants vagabonds

Dans une marina, tout est branché, tout communique… et parfois, ça communique un peu trop. On le voit surtout sur les bateaux qui restent à quai longtemps : anodes qui fondent trop vite, traces bizarres sur l’hélice, passe-coque qui marque, ou simplement cette impression que “quelque chose” accélère la corrosion.

Un isolateur galvanique, c’est précisément l’un des outils simples qui évitent que votre bateau devienne le “chemin le plus facile” pour des courants indésirables venant de la terre. Il ne fait pas de magie, il ne remplace pas une bonne mise à la masse, ni une installation propre. Mais bien choisi et correctement monté, il agit comme un filtre : il laisse passer ce qui doit passer pour la sécurité, et bloque ce qui abîme lentement, en silence.

Cette collection regroupe des modèles et des accessoires utiles pour travailler proprement : isolateurs, éléments de montage, et ce qu’il faut autour pour fiabiliser l’ensemble. L’idée ici, c’est de vous aider à choisir sans vous perdre dans des fiches techniques incompréhensibles. On raisonne “usage réel”, comme à bord.

Pourquoi on pose un isolateur galvanique sur un bateau… et pas sur un autre

On ne met pas un isolateur galvanique “par principe”. On le met quand il y a un risque réaliste de courants galvaniques qui circulent via le fil de terre du quai, et donc via les masses métalliques de votre bateau. En pratique, dès que vous branchez le 230 V à quai, vous créez un lien électrique entre votre bateau et le reste du port (et tous les autres bateaux). Ce lien, ce n’est pas seulement la phase et le neutre : c’est aussi la terre.

La terre est indispensable pour la sécurité des personnes. Le piège, c’est que ce conducteur de protection peut aussi devenir un pont pour de petites différences de potentiel entre bateaux, entre pontons, entre installations. Ça circule à bas bruit, et ça accélère la corrosion de ce qui est “le plus prêt à se sacrifier” : anodes, embases, arbres, hélices, échangeurs, passe-coques selon les montages.

Quelques situations où la question se pose vraiment :

• Bateau branché souvent au quai (frigo, chargeur, déshumidificateur, chauffage, maintenance).
• Port avec beaucoup de bateaux, beaucoup de bricolages, des installations terre pas toujours homogènes.
• Métaux “multiples” à bord : inox/alu/bronze/métal d’embase… et des liaisons de masse parfois approximatives.
• Carène alu ou pièces sensibles (là, on discute souvent d’autres approches en plus, selon l’architecture).

À l’inverse, un bateau rarement branché au quai, ou branché ponctuellement, et dont les anodes travaillent “normalement” peut vivre très bien sans. Mais dès que vous avez un doute, la première question n’est pas “quel modèle acheter” : c’est “qu’est-ce qui se passe réellement dans mon port et dans mon installation ?”.

Courants vagabonds, galvanique, électrolyse : on remet les mots au bon endroit

On mélange tout, et c’est normal : à bord, quand ça bouffe du métal, on appelle ça “électrolyse” et basta. Sauf que pour décider, il faut distinguer deux grandes familles de problèmes.

1) La corrosion galvanique : c’est l’effet “pile” entre métaux en contact via un electrolyte (l’eau), avec un chemin électrique. Ça peut être interne au bateau (mauvaise liaison, couples de métaux, anodes mal dimensionnées), mais aussi externe via la terre du quai. C’est dans ce scénario que l’isolateur galvanique a beaucoup de sens : il vise à bloquer des tensions faibles responsables de ces échanges lents.

2) Les courants vagabonds (stray currents) : là, on parle de fuite d’un courant “énergétique” (souvent DC) qui part dans l’eau à cause d’un défaut. Typiquement un câble abîmé, un appareil, une pompe, un guindeau, une liaison mal faite… C’est beaucoup plus destructeur, et l’isolateur galvanique n’est pas le remède miracle. Dans ces cas, il faut trouver la fuite, corriger, sécuriser. Et parfois, ajouter un monitoring électrique ou revoir la distribution.

Donc oui : l’isolateur galvanique aide contre une partie des causes. Mais si vos anodes disparaissent en un temps anormalement court, ou si vous voyez des dégâts rapides, on conseille de diagnostiquer avant tout (mesures, inspection des masses, test d’isolement, vérification des chargeurs, etc.).

Ce que fait réellement un isolateur galvanique (et ce qu’il ne fera jamais)

Un isolateur galvanique se place sur le conducteur de terre (le fil vert/jaune) entre la prise de quai et la terre du bord. Son rôle : bloquer les faibles tensions continues qui provoquent les échanges galvaniques… tout en laissant passer un courant de défaut quand il faut protéger une personne (défaut d’isolement, carcasse d’un appareil sous tension, etc.). C’est la partie “sécurité” qui impose d’être très sérieux sur le choix et l’installation.

Dans la vraie vie à bord, ça se traduit par :

• moins d’usure “inexplicable” des anodes quand vous êtes branché au quai,
• un comportement plus stable de la corrosion sur la saison,
• une meilleure maîtrise si vous fréquentez plusieurs ports (donc plusieurs qualités de mise à la terre).

Ce qu’il ne fera pas :

• il ne corrigera pas une fuite de courant DC à bord,
• il ne remplacera pas une liaison équipotentielle cohérente,
• il ne sauvera pas une installation 230 V câblée “à l’ancienne” ou bricolée.

Je le dis simplement : un isolateur galvanique, c’est un bon “fusible contre la corrosion lente”. Ça ne doit pas être un pansement sur une installation dangereuse.

Bien choisir : les critères qui comptent vraiment à bord

Sur une page produit, on peut se perdre dans les normes, les schémas, les composants. Ici, je vais plutôt vous donner les critères qui font une différence une fois que le bateau bouge, vibre, prend l’humidité et vit dans un tableau électrique pas toujours ventilé.

1) La compatibilité avec votre installation de quai

Avant de choisir un isolateur galvanique, prenez deux minutes pour regarder comment vous êtes branché :

• prise de quai classique et tableau 230 V à bord,
• présence d’un disjoncteur différentiel à bord (souvent oui, et heureusement),
• chargeur de batterie, chauffe-eau, prises, éventuellement un convertisseur/chargeur.

Un point important : certains montages embarquent des équipements qui “jouent” avec neutre/terre (de façon contrôlée). Selon l’architecture, ça peut influencer le comportement de l’installation. Si vous avez un doute, on préfère valider le schéma global plutôt que de “poser un isolateur et voir”. D’ailleurs, si votre 230 V est construit autour d’équipements de gestion d’énergie d’une marque connue, il est souvent plus simple de rester cohérent sur la gamme. Vous pouvez jeter un œil à la collection Victron Energy si vous êtes dans cet univers (chargeur, convertisseur/chargeur, surveillance, etc.).

2) L’ampérage : ne le devinez pas, partez de votre quai et de vos usages

La meta de votre page en parle et c’est un vrai sujet : on choisit aussi “selon ampérage”. Concrètement, on ne dimensionne pas un isolateur galvanique en se basant sur “la taille du bateau” mais sur la capacité de votre alimentation de quai et sur ce qui pourrait transiter en cas de défaut.

La bonne approche, à bord :

• Regardez ce que le port fournit et ce que votre cordon/support accepte (valeur nominale). Souvent c’est indiqué sur la borne ou sur le câble.
• Vérifiez la protection en amont côté bateau (tableau) : disjoncteurs, différentiel.
• Pensez aux cas “bizarres” : si vous utilisez un gros consommateur au quai (chauffe-eau, clim, outillage), vous créez des conditions plus exigeantes.

Important : je n’avance pas de chiffres ici volontairement. D’une part parce que votre port et votre tableau déterminent la réalité. D’autre part parce qu’un choix trop juste est rarement une bonne idée sur un organe de sécurité. Si vous hésitez entre deux dimensions, l’arbitrage se fait en regardant l’installation complète, pas uniquement l’étiquette.

3) Le niveau de fiabilité en environnement marin

Un isolateur galvanique vit souvent près du tableau 230 V, dans un coffre, parfois pas loin d’un passe-câble, parfois dans un endroit qui prend un peu d’humidité. La mer, c’est impitoyable : condensation, sel, vibrations.

Quand on veut du fiable, on regarde :

• Le boîtier et la tenue mécanique (fixation, presse-étoupes éventuels, résistance aux vibrations).
• La qualité des connexions : bornes, visserie, possibilité de serrer au couple correctement, accès pour recontrôle.
• La cohérence avec le reste du câblage : si votre terre est en câble souple marine, il faut que la connexion soit faite pour ça.

Et c’est là qu’on voit la différence entre une installation “qui marche” et une installation “qui dure”. Le meilleur isolateur du monde, monté avec des cosses bas de gamme ou un serrage approximatif, finira par chauffer ou par se desserrer. Pour sécuriser ce point, vous trouverez souvent utile d’aller voir les câbles électriques adaptés au milieu marin (souplesse, gaine, qualité), et ce qui va avec côté connexions.

4) Les accessoires qui font une vraie différence (et ceux qu’on peut éviter)

Sur un bateau, “accessoire” ne veut pas dire gadget. Ça veut souvent dire : de quoi monter proprement, protéger, inspecter.

Dans la vraie vie, ce qui aide :

• Un cheminement clair du fil de terre : on sait d’où il vient, où il va, et on peut l’isoler pour tester.
• Des protections adaptées sur la distribution (pas pour l’isolateur en tant que tel, mais pour l’ensemble du tableau et des départs).
• Des cosses et sertissages propres : pas de cuivre à nu, pas de torsadé sous vis, pas de “ça tiendra”.

Si vous êtes en train de fiabiliser un tableau ou de refaire la distribution, vous pouvez aussi regarder les portes-fusibles électriques : ce n’est pas directement l’isolateur galvanique, mais c’est typiquement le genre de pièce qui évite qu’une petite panne devienne une galère à bord.

Où ça se monte, comment on l’intègre, et les erreurs qu’on retrouve le plus

Dans 80% des cas, l’isolateur galvanique se place au plus près de l’entrée de l’alimentation de quai, sur le conducteur de terre, avant la mise à la masse du bord. L’objectif est simple : dès que la terre “arrive”, elle passe par l’isolateur avant d’être reliée au système du bateau.

Quelques erreurs qu’on voit (souvent avec de bonnes intentions) :

• Le mettre au mauvais endroit : trop loin, après des dérivations, ou en oubliant qu’un autre chemin de terre existe (liaison via un appareil, une tresse, etc.).
• Faire des connexions douteuses : domino, fil rigide mal tenu, sertissage incomplet, cuivre oxydé.
• Vouloir “isoler” toute la terre au point de compromettre la protection des personnes. La terre, c’est sacré. On filtre, on ne supprime pas.
• Ignorer un défaut existant : si vous avez une fuite, l’isolateur n’est pas la solution et vous risquez de vous rassurer à tort.

Une recommandation de terrain : après installation, on fait un contrôle. Pas forcément compliqué, mais au minimum : vérifier le serrage, la continuité là où elle doit exister, et l’absence de chemin parallèle inattendu. Si vous n’êtes pas à l’aise avec ça, faites valider par quelqu’un qui fait de l’électricité marine régulièrement. Les ports sont remplis d’installations “un peu inventives”… vous n’avez pas envie d’ajouter la vôtre à la collection.

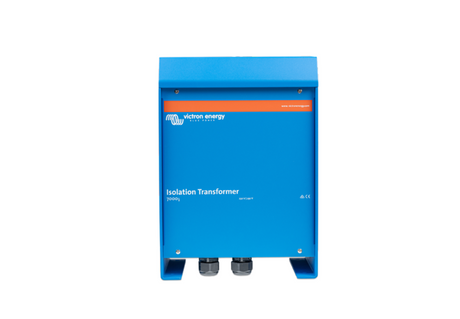

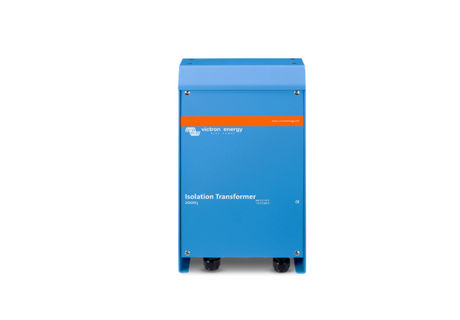

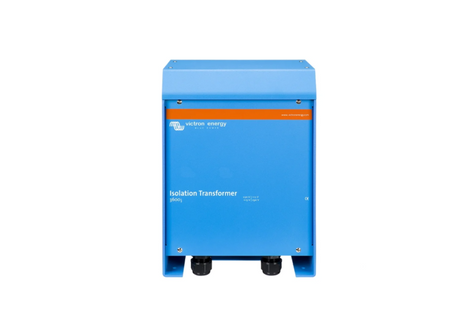

Isolateur galvanique ou transformateur d’isolement : comment trancher sans se tromper de combat

C’est une question qui revient souvent au comptoir, surtout quand on parle de corrosion au quai : “Je prends un isolateur galvanique ou je pars sur un transformateur d’isolement ?” Les deux n’ont pas le même rôle, ni le même budget, ni le même niveau d’intervention sur le bateau.

L’isolateur galvanique est souvent choisi quand :

• on veut une solution ciblée sur la corrosion galvanique via la terre,
• on a une installation 230 V classique et saine,
• on cherche une intégration simple, avec un encombrement limité.

Le transformateur d’isolement devient pertinent quand :

• on veut découpler plus radicalement le bateau du réseau du port,
• on navigue beaucoup entre ports/pays et on veut une robustesse “toutes conditions”,
• on a un contexte particulier (bateau très sensible, historique de problèmes, exigences de chantier).

Dans cette collection, vous êtes côté isolation galvanique, mais si vous voulez voir l’autre famille de solutions (et comparer), la collection dédiée existe : isolateurs galvanique et transformateur. Ça aide à se faire une idée claire sans mélanger les paniers.

Signes à bord : quand l’isolateur galvanique est probablement une bonne idée

Sans faire de promesse automatique, il y a des indices assez parlants. Si vous cochez plusieurs cases, vous êtes typiquement dans le profil “oui, ça vaut le coup d’y réfléchir sérieusement”.

• Vous changez les anodes plus souvent que ce que vous observez sur des bateaux comparables autour de vous (même plan d’eau, même type d’embase/arbre).
• Vous voyez une différence nette entre une période à quai branché et une période au mouillage (moins de consommation d’anodes au mouillage).
• Votre voisin de ponton a eu des soucis électriques, ou vous savez qu’il y a beaucoup de bricolage dans l’allée (ça arrive partout).
• Vous avez ajouté des équipements 230 V récemment (chargeur plus puissant, nouveau chauffe-eau, prises supplémentaires) et depuis, la corrosion “semble” s’accélérer.

Ce dernier point est important : ce n’est pas forcément l’équipement en lui-même qui attaque. C’est parfois le fait que le bateau reste branché plus longtemps, ou que la terre est désormais reliée de manière plus permanente, ou qu’un défaut latent est apparu.

À propos de sécurité : les bonnes questions à se poser avant de cliquer “ajouter au panier”

Je préfère être clair : on parle d’un produit qui touche à la terre, donc à la protection des personnes. C’est sérieux, et c’est aussi pour ça qu’on privilégie des solutions connues dans le nautisme, avec une intégration prévue pour le terrain.

Avant d’acheter votre isolateur galvanique, posez-vous ces questions simples :

• Mon tableau de quai est-il propre ? Disjoncteur différentiel présent, câbles en bon état, pas de rallonge “maison”.
• Je sais où est ma mise à la masse à bord ? Pas “à peu près”. Vraiment où.
• J’ai une liaison terre claire et unique ? Ou plusieurs chemins qui se doublent sans qu’on s’en rende compte.
• Je suis capable de contrôler le serrage et l’état des connexions dans le temps ? Parce qu’en mer, c’est vivant.

Si vous répondez “bof” à plusieurs questions, ne paniquez pas. Ça veut juste dire qu’avant de rajouter un élément, il faut peut-être fiabiliser un peu le socle : câblage, connexions, protections, répartition de masse.

Cas concrets (bateaux, vans, sites isolés) : où l’isolateur galvanique a sa place… et où il n’en a presque pas

Sea & Sun Energy travaille autant sur le bateau que sur la vie nomade et des configurations isolées. Et c’est intéressant parce que ça remet l’isolateur galvanique à sa juste place : il est très “port et quai”, beaucoup moins “hors réseau”.

Sur un voilier ou un moteur en marina : c’est le cas d’école. Le risque de corrosion galvanique via la terre existe, et il est variable selon le port. Ici, l’isolateur galvanique est souvent une réponse pragmatique, surtout si le bateau dort branché.

Sur un bateau qui vit au mouillage : si vous ne vous branchez quasiment jamais au quai, l’intérêt baisse fortement. Vous aurez plus de bénéfices à travailler la production et la gestion d’énergie (solaire, alternateur, chargeur DC-DC, monitoring batterie) et à garder une installation DC nickel. Pour ceux qui sont dans une logique autonomie, un tour sur nos packs solaires peut être plus rentable en confort au quotidien qu’un accessoire “quai”.

En van : l’isolateur galvanique n’est généralement pas le sujet central, parce que vous n’êtes pas connecté à la terre d’un port avec l’eau autour et des masses métalliques immergées. Sur un camping, le contexte est différent, et les problèmes “galvaniques” au sens marin n’ont pas la même portée. En van, on se concentre plutôt sur la protection, la distribution, le choix des convertisseurs/chargeurs, et la sécurité des personnes (différentiel, mise à la masse si nécessaire selon montage), mais ce n’est pas le même mécanisme corrosif.

Sur site isolé (cabane, ponton privé, petit quai) : parfois on retrouve des situations proches d’une marina, surtout si plusieurs installations partagent une terre et qu’il y a de l’humidité et du métal en contact avec l’eau. Là, on peut retomber sur une logique similaire, mais ça se traite au cas par cas. Les “petites installations” peuvent être les plus piégeuses, justement parce que personne ne les a vraiment normalisées.

Comment éviter de tourner en rond : un mini diagnostic simple avant de choisir

Sans oscilloscope et sans sortir l’artillerie, on peut déjà faire un tri utile. Je vous donne une démarche réaliste, celle qu’on applique souvent quand un client nous appelle parce qu’il “mange de l’anode”.

1. Inspectez visuellement : état des anodes (usure homogène ou bizarre), état des connexions de masse, présence de vert-de-gris, cosses détendues, ajout récent d’un équipement.
2. Comparez les périodes : plus d’usure quand branché au quai ? moins au mouillage ? Ce contraste est un indice important.
3. Vérifiez le cordon et la prise de quai : un câble fatigué, un connecteur oxydé, ce n’est pas seulement un souci de corrosion, c’est un sujet de sécurité.
4. Assurez-vous qu’il n’y a pas une fuite évidente : pompe, chauffe-eau, chargeur, pièce métallique qui “picote” au toucher (à ne pas tester à la main, évidemment), déclenchements intempestifs…
5. Ensuite seulement : choisissez l’isolateur galvanique dimensionné pour votre contexte.

Ce cheminement évite un classique : acheter un isolateur galvanique pour traiter un problème qui vient en fait d’une fuite ou d’un mauvais câblage. Et là, non seulement ça ne résout pas, mais ça retarde la réparation.

Ce que vous devez retrouver dans cette collection

Sur cette page, l’objectif est simple : vous permettre de sélectionner un isolateur galvanique sans y passer trois soirées. Vous trouverez donc :

• des isolateurs galvaniques adaptés à l’environnement marin,
• des accessoires utiles pour une intégration propre (selon modèles),
• et, quand c’est pertinent, des possibilités cohérentes avec des systèmes d’énergie embarquée déjà en place.

Si vous avez un doute entre deux références, la question la plus efficace n’est pas “lequel est le meilleur ?” mais :

• “Je suis branché au quai comment, et combien de temps ?”
• “Mon tableau et mon câble, c’est propre ou c’est à reprendre ?”
• “Je cherche à réduire l’usure des anodes à quai, ou je suis face à une corrosion rapide qui ressemble à une fuite ?”

Avec ces trois réponses, on arrive généralement à orienter correctement. Et si vous hésitez encore, c’est souvent qu’il manque une info simple (schéma du 230 V, photo du tableau, type de propulsion, présence d’un parc batterie important, etc.).

FAQ – tout ce qu’on demande vraiment avant d’acheter un isolateur galvanique

Un isolateur galvanique, ça protège vraiment contre la corrosion au port ?

Oui, dans le cas précis où la corrosion est alimentée par des différences de potentiel qui passent par la terre de quai. L’isolateur galvanique est conçu pour bloquer ce type de circulation “lente” responsable d’usure prématurée des anodes et de certaines pièces métalliques. En revanche, si la corrosion vient d’une fuite de courant (souvent en DC), il faut traiter la cause : l’isolateur ne remplace pas un diagnostic électrique.

Où installer un isolateur galvanique sur un bateau ?

En pratique, on l’installe sur le conducteur de terre (vert/jaune), au plus près de l’entrée de l’alimentation de quai, avant la mise à la masse du bord. Le but est que la terre “arrive” sur le bateau en passant par l’isolateur, sans chemins parallèles. Si votre installation a été modifiée plusieurs fois, ça vaut le coup de vérifier qu’il n’existe pas d’autre liaison terre non maîtrisée.

Comment choisir un isolateur galvanique selon l’ampérage de mon quai ?

On part de la capacité de votre alimentation de quai et de la manière dont votre tableau 230 V est protégé. L’isolateur doit être cohérent avec ce que votre installation peut demander ou encaisser en cas de défaut, tout en restant dans un cadre sûr. Si vous hésitez, la bonne méthode consiste à regarder l’ensemble : prise de quai, cordon, tableau, protections, gros consommateurs au quai. C’est plus fiable que de “deviner” à partir de la taille du bateau.

Est-ce qu’un isolateur galvanique peut faire disjoncter le différentiel ?

Un isolateur galvanique correctement intégré n’est pas là pour provoquer des déclenchements. Si vous observez des disjonctions après installation, la piste la plus fréquente reste un défaut existant (fuite, humidité dans un appareil, câble abîmé, neutre/terre mal gérés dans un montage). Dans ce cas, on revient au diagnostic de l’installation avant d’accuser l’isolateur.

Peut-on installer un isolateur galvanique soi-même ?

Oui si vous êtes à l’aise avec l’électricité de bord et que vous savez identifier la terre, suivre un schéma, faire des connexions fiables et contrôler votre travail. Sinon, faites-vous accompagner. On touche à la protection des personnes, et sur un bateau, les erreurs “petites” finissent souvent grandes (corrosion, échauffements, pannes, voire danger).
