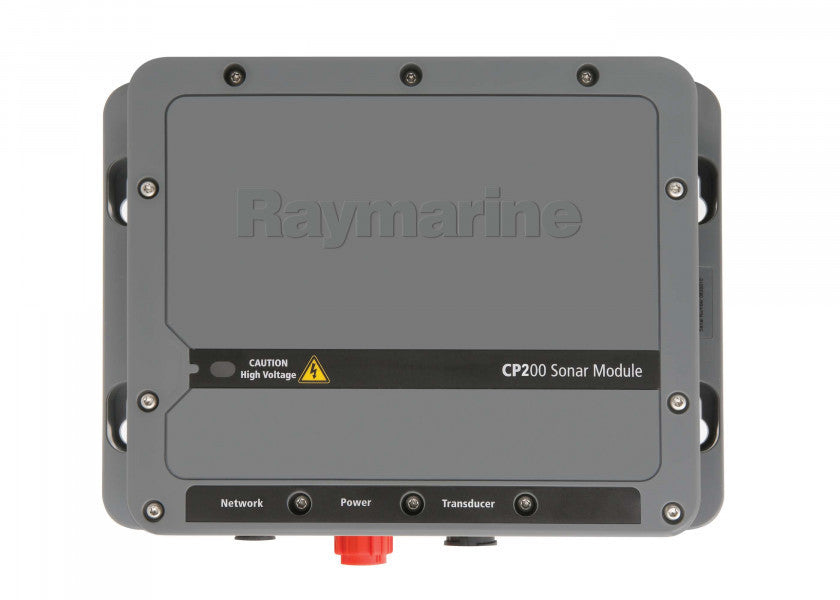

- • Module sondeur CHIRP SideVision™ connectable en réseau pour les séries MFD a, c, e e gS (la dernière version du logiciel doit être installée)
- • Compatibilité multi-sondeur : visualisation simultanée de CHIRP SideVision™ et d’autres sources.
- • Images des poissons, appâts et structures des fonds avec une profondeur maximum d’environ 180 m par côté.
- • Elaboration du signal CHIRP capable de restituer des images cristallines et incroyablement détaillées.
Technologie CHIRP SideVision™
Un seul transducteur avec deux sondes indépendantes
Balayage latéral très performant. Canaux CHIRP dédiés.
Réglage grand angle (en haut) avec faisceau dirigé vers le bas pour eaux peu profondes
Réglage angle réduit (en bas) avec faisceau dirigé vers le bas pour eaux profondes
Porté de visualisation encore plus grande
Le réglage indépendant de l’angle des matrices du transducteur SideVision™ permet de régler le système de manière optimale pour un balayage aussi bien en eau peu profonde qu’en haute profondeur. La portée des deux faisceaux peut atteindre 180 mètres environ !.
Simple à combiner

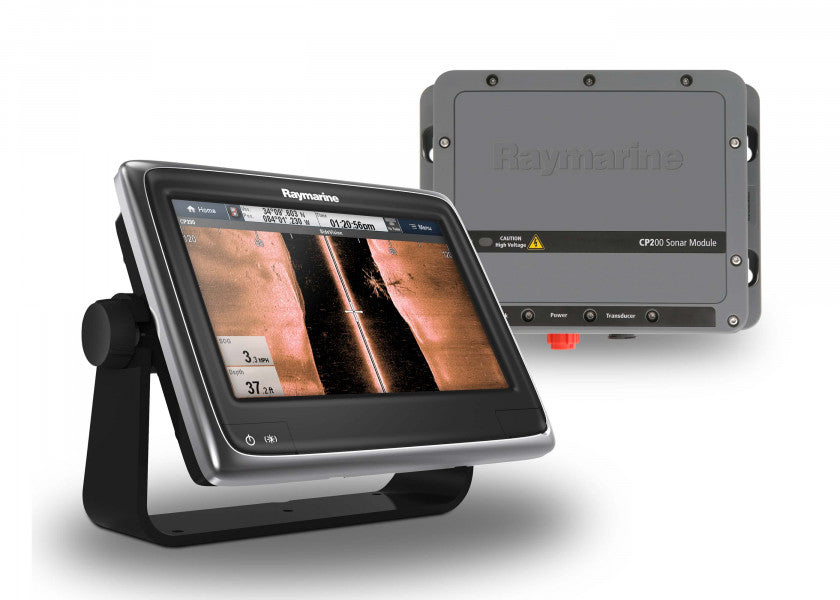

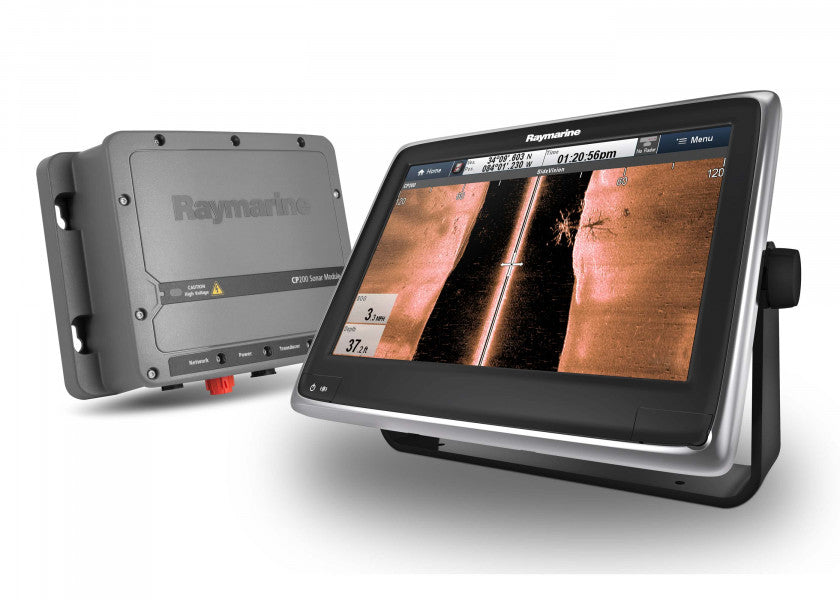

Connectez le CP200 aux écrans multifonctions avec l'interface LightHouse™ II Raymarine, inclue dans les séries a, c, e, gS.
CHIRP SideVision™ et DownVision™
Combinez le CP200 avec le CHIRP DownVision™ et obtenez le nec plus ultra en matière d’informations sondeur, avec une vision à 180°. Ajoutez la technologie CHIRP DownVision™ aux fonctionnalités de réseau avec un module CP100 ou un écran multifonctions de la série a (uniquement les modèles DownVision™).

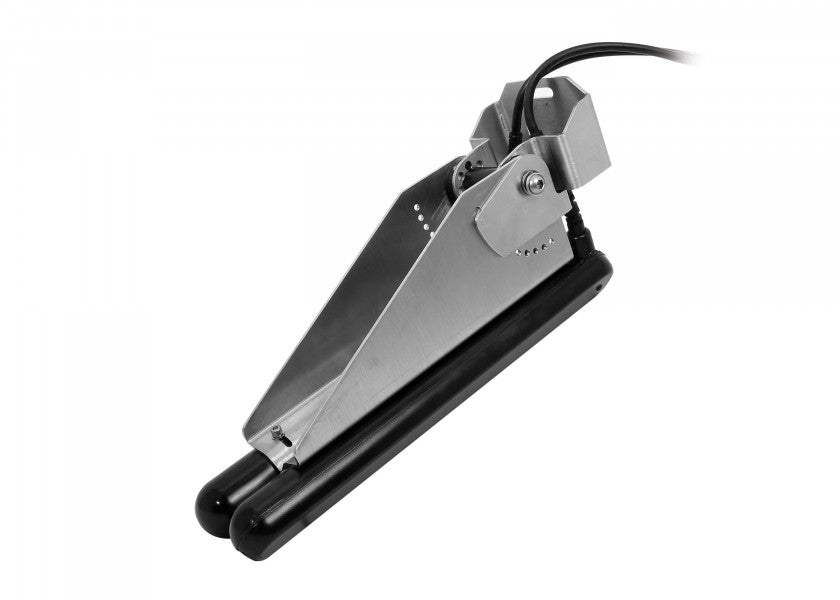

- Transducteur tableau arrière CHIRP SideVision™ pour sondeur CP200
- • Sondes réglables de manières indépendantes à tribord et à bâbord pour balayage latéral à différents niveaux de profondeur.
- • Support robuste en inox avec système de déclenchement.
- Guide intégrée brevetée qui permet de ramener le transducteur SideVision CPT-200 dans sa position initiale lors d'une collision avec des objets ou détritus.
Caractéristiques générales
- Poids 0,6 kg (1,32 lbs)
- Connexions Alimentation (Câble d’alimentation), Transducteur (connecteur 9-pins), et Connecteur de réseau RayNet
Caractéristiques techniques CHIRP SideVision™
- Canaux 2 x CHIRP SideVision™ (babord et tribord)
- Portée faisceaux Faisceau à éventail spéculaire à bâbord et à tribord ; allongés (de gauche à droite) et resserrés (proue/poupe).
- Portata 180 m maximum
Alimentation
- Tension nominale 12 V ou 24 V DC
- Tension de fonctionnement 10,8 V - 31,2 V c.c.
- Consommation 5,6 Watt (max)
- Absorbtion 1 A pic
- Fusibles/interrupteurs 5 A
Environnement
- Température opérationnelle 0ºC - +55ºC (+32ºF - +131ºF)
- Température de stockage -30ºC - +70ºC (-22ºF - +158ºF)
- Humidité relative 95%
- Etanchéité IPX6 e IPX7
Contenu de la livraison
- Articles Description Quantité
- 1 Module sondeur 1
- 2 Documentation 1
- 3 Vis d’installation 4
- 4 Câble d’alimentation, 1m (3.28 ft) 1
Spécifications
- Référence: 17443
- EAN: 00723193787410
- No. modèle: E70256
- Désignation: Raymarine - Module sondeur CP200 SideVision™
