Les pilotes automatiques Raymarine sont connectés au système hydraulique de l'appareil à gouverner par une pompe robuste. La taille de la pompe dépendra du volume du vérin. Afin de choisir la pompe appropriée, vous devez connaître le volume de ce vérin (en cm3). Vous trouverez ces données dans le manuel du système de commande. Les bateaux équipée de moteurs hors-bord on un vérin sur l'embase, pour ceux équipés d'un moteur fixe le vérin agit sur la mèche du safran.
- Type 2
- Alimentation 12 V
- Volume du vérin 230-350 cm314 - 21 en3
- Pression intermittente max. ( pour 12V ) 55 bar(800 psi)
- Débit max. ( hors charge ) 2300 cm3/min140.4 en3/min
- Calculateur de course recommandé(non compris) ACU-400
Spécifications
- Référence: 16175
- EAN: 00023193811215

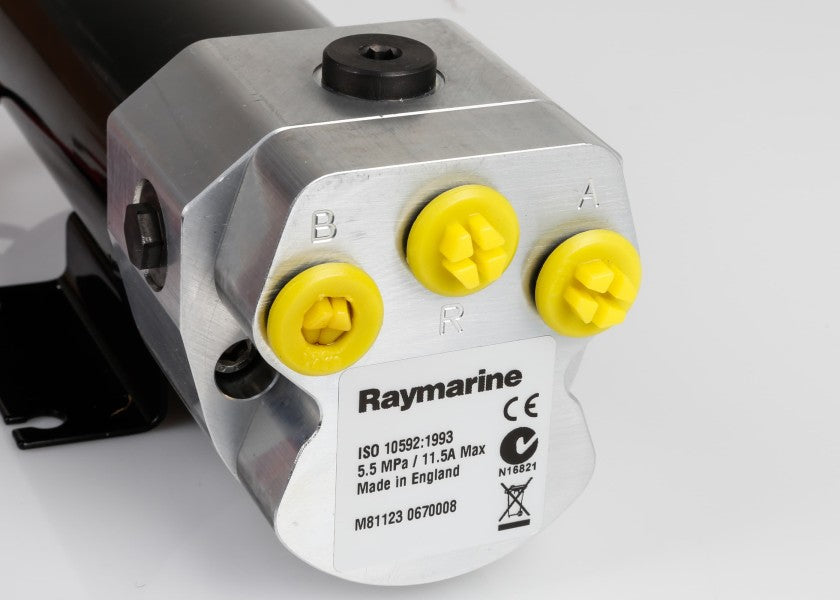

- No. modèle: M81121

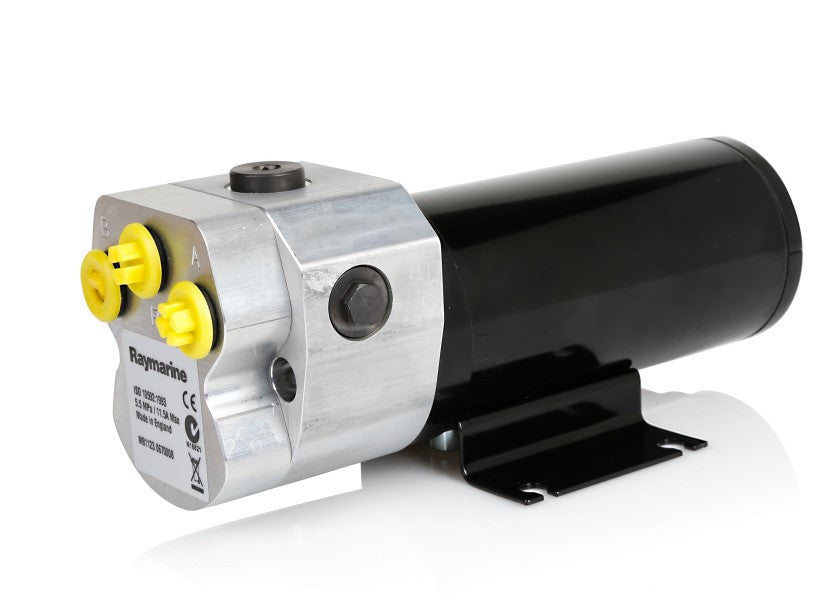

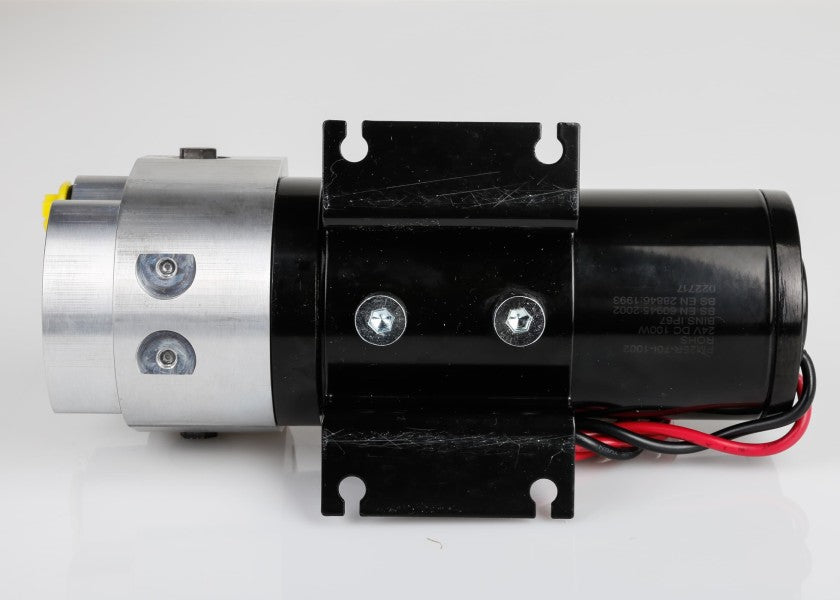

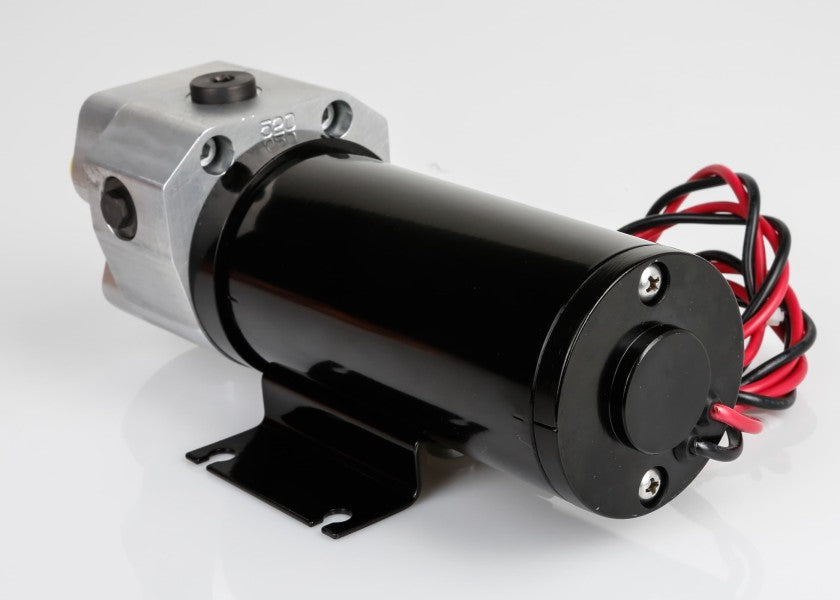

- Désignation: Raymarine - Pompe Type 2
- Tension: 12 V
- Mode d’entraînement: Hydraulique
- Type d’entraînement: Type 2
- Ordinateur de maintien de cap compatible: ACU400
- Volume: 2 l
- Pour volume de cylindre: 230 - 350 cm³
- Courant maximal: 24 A
- Commutateur de débit compatible: Non
- Filetage: 1/4"
- Longueur de bateau max.: 15 m
